Artefak FSE dan GRE

SISTEM: MR 0,35T Tepuk tangan

Rumah Sakit: Rumah Sakit Umum Ladang Minyak Daqing

MASALAH/GEJALA

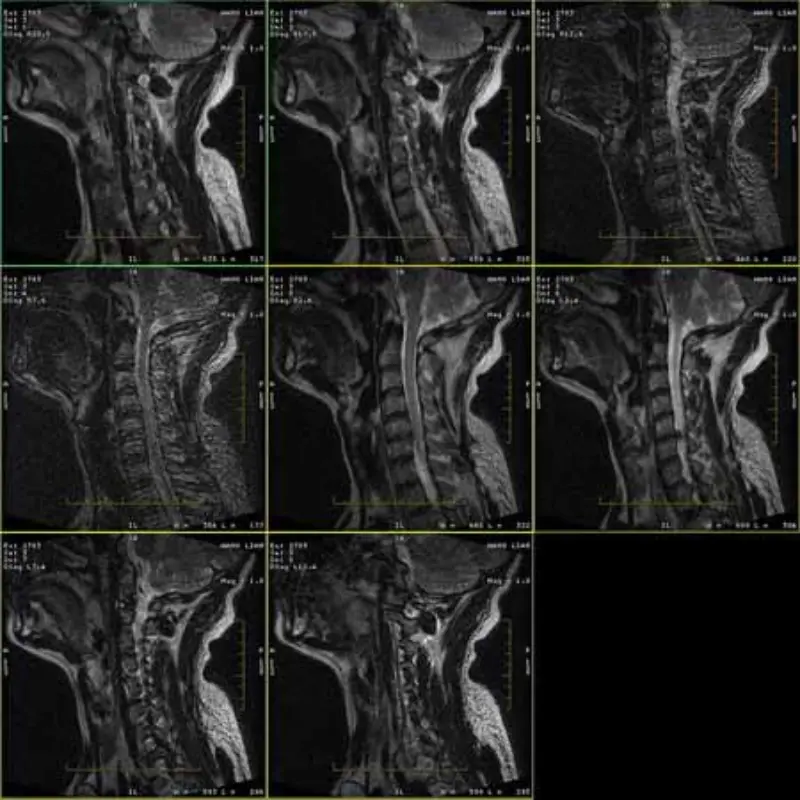

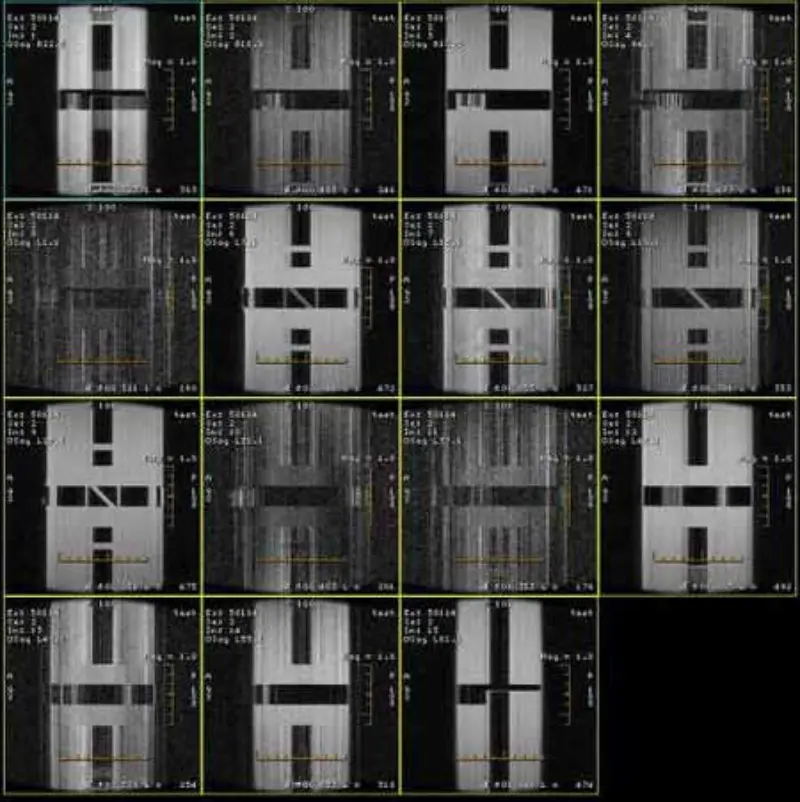

Gambar protokol FRFSE dan GRE memiliki bayangan dan terkadang gambar SNR rendah muncul dalam satu rangkaian. Tapi gambar protokol SE normal.

Silakan lihat lampirkan gambar.

RIWAYAT/PETUNJUK PEMECAHAN MASALAH

1. Artefak ini hanya muncul pada gambar protokol FRFSE dan GRE, tetapi protokol SE

gambar tidak pernah muncul. Lakukan pemeriksaan cepat Head SPT, head SNR marginal (sekitar 8.2).

2. Memeriksa pintu RF, daya penerangan, daya TCU, catu daya PAC, dan Layar magnet, semuanya baik-baik saja.

3. Menukar amplifier gradien, filter pada SRU dan kabel, artefak masih terjadi pada protokol yang sama.   Halaman 3 dari 3

4. Uji bagian di bawah ini di situs lain, semuanya baik-baik saja. gradien PSU, TYMEII, SCA, IPG II, UCERD, RF Amp, RFI, MSHS dan Head coil

5. Periksa properti dioda DD, kabel DD dan HV, semuanya normal.

6. Nonaktifkan keluaran sinyal RF UCERD, artefaknya hilang.

7. Tukar Penerima dan terima kabel dan bypass MA, masalahnya masih ada.

8. Bongkar Body coil, letakkan di luar magnet, sambungkan semua kabel dan scan lagi, artefak masih ada.

9. Kami memeriksa catu daya dan ground dan menemukan konektor ground pada PP (Ruang Magnet) sangat longgar. Kita kencangkan dan scan lagi, head SNR membaik

(Kepala SNR: 8.9)

AKAR PENYEBAB/SOLUSI

Akhirnya kami menemukan seseorang menghubungkan 1 kabel dari 1 dari 3 kabel listrik peralatan MR yang hidup

pasokan di luar Departemen MR tanpa izin. Setelah melepas kabel dan memindai lagi, sistem menjadi normal dan SNR head adalah 9,3.

Jadi kualitas catu daya akan mempengaruhi kualitas gambar.
