Pemecahan Masalah untuk kumparan Cardic 8ch SNR rendah

MASALAH/GEJALA

Saat menggunakan pemindaian kumparan jantung 8 saluran, SNR gambarnya tidak bagus. Temukan sinyal sangat rendah saat menggunakan pemindaian manual.

AKAR PENYEBAB/SOLUSI

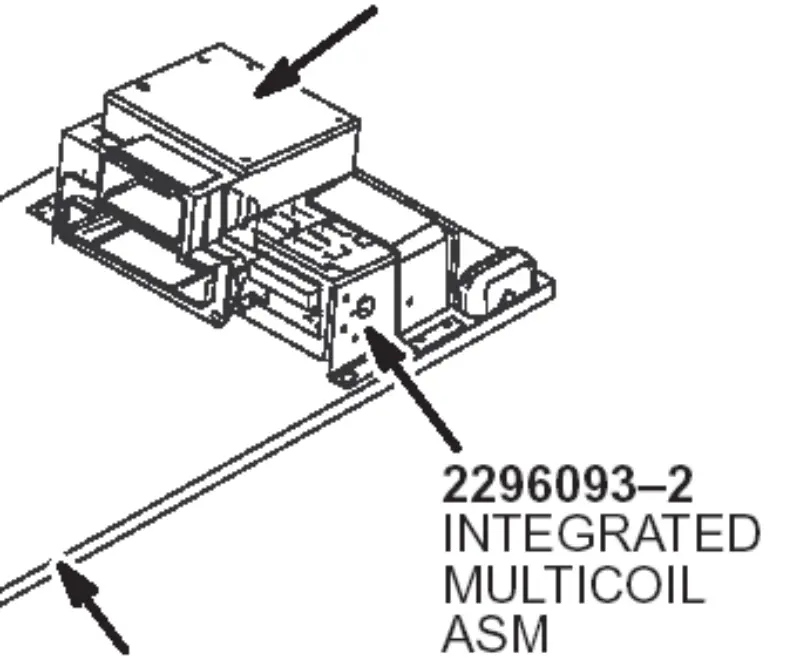

Mother board ASM multicoil terintegrasi buruk. (dinatron, IC: HC105)

RIWAYAT/PETUNJUK PEMECAHAN MASALAH

1. Gunakan SNR uji coba koil jantung 8 saluran, semua saluran gagal.

2. Gunakan alat MCRT periksa SNR 8 saluran, semua saluran lewat. Maka koilnya pasti bermasalah.

3. Pesan koil baru, tapi masalahnya sama. Gambar juga SNR rendah.

4. Periksa daya penggerak modul dan semua saluran papan I/O STIF dan IRF. Itu

8 saluran oke.

5. Ganti ASM multikoil Terintegrasi dengan gambar jantung 8 saluran normal.

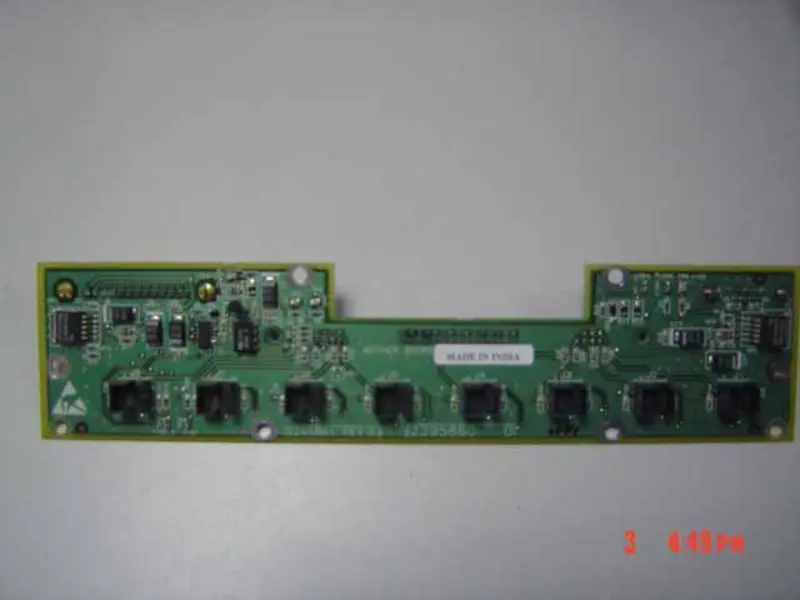

6. Periksa motherboard, temukan HCT04(6反向器) dan dynatron yang rusak.

Sedang belajar:

Ketika kita menentukan tempat kegagalan 8 saluran adalah sisi kumparan jika menggunakan alat MCRT, sebaiknya kita memeriksa 8 saluran di lokasi lain.
