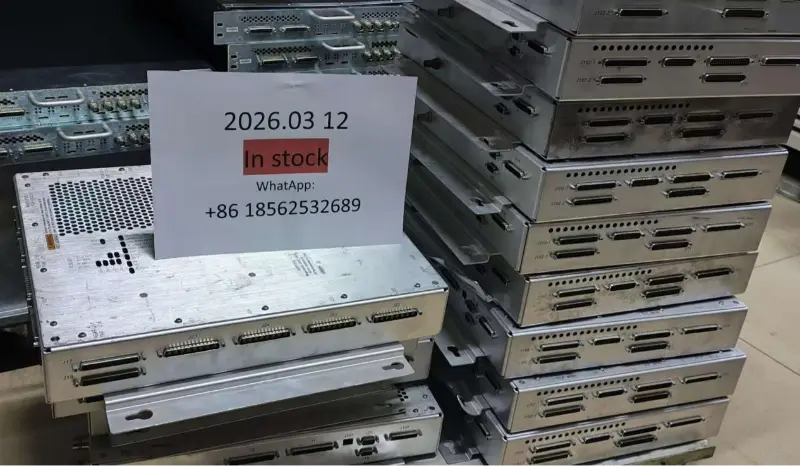

GE Mega Switch MRI untuk Instalasi, Pengujian, dan Dukungan Purna Jual SV 1.5T

Pelanggan yang terhormat, saat menerima produk iniGE 5337137-8, GE 5337137-3,  GE 5823599 RRX  GE 6237000 -3 GP4  harap lihat gambar untuk sambungan yang benar.

Sebagai modul distribusi dan kontrol sinyal inti, Mega Switch memiliki fitur integrasi multi-port, pemrosesan sinyal bandwidth tinggi, dan desain modular. Mendukung operasi paralel saluran koil ganda Port A/B, memungkinkan fungsi seperti penyesuaian bias MC, peralihan sinyal MUX, dan transceiver sinyal RF. Status sistem dipantau secara real-time melalui indikator LED dan komunikasi SRI.

Antarmuka Mega Switch dikategorikan menjadi empat kelompok fungsional:

1. Antarmuka Port Kumparan

2.Port A (J18, J21): Mengirim bias MC, daya preamp, dan sinyal kontrol MUX ke koil; menerima ID koil, sinyal pengaktifan TX, dan sinyal RF 8 saluran.

Port B (J17, J22): Melakukan fungsi yang sama seperti Port A untuk koil Port B 1页.

3. Antarmuka Modul Eksternal

4. Interaksi DM-Lite (J11, J5): Mengambil bias MC, sinyal kontrol, dan daya AUX

1. Catu Daya (J102-1, J102-2): Mendapatkan daya DC dari Kotak Regulator

5. Antarmuka Komunikasi RRX

6. Transmisi Sinyal (J1): Mengirim sinyal RF 8 saluran 16 MHz ke RRX

Sinyal Kontrol (J2, J107): Menerima sinyal kontrol R1 dan Strobo R1 dari RRX

Daya dan Kontrol (J108): Mengirimkan daya, kontrol TNS, dan sinyal jam ke RRX

7.Pemantauan Status & Antarmuka Komunikasi

8. Indikasi LED (J15): Menghubungkan ke indikator LED ID koil di LPCA

Komunikasi SRI (J20): Memungkinkan pertukaran data dengan Input Sinyal Eksternal SRI (J100, J103-J106): Menerima sinyal RF dari Body Preamp, sinyal loopback dari Exciter, sinyal noise dari antena TNS, sinyal LO, dan clock 80 MHz dari Exciter

J18: Kirim bias MC, daya preamp, dan sinyal kontrol MUX ke koil Port A, dan dapatkan ID koil dan sinyal pengaktifan TX.

J21: Dapatkan sinyal RF 8 saluran dari koil Port A.

J17: Kirim bias MC, daya preamp, dan sinyal kontrol MUX ke koil Port B, dan dapatkan ID koil dan sinyal pengaktifan TX.

J22: Dapatkan sinyal RF 8 saluran dari koil Port B.

J11 : Dapat MC Bias dari DM - Lite.

J5: Dapatkan sinyal kontrol dan daya AUX dari DM - Lite.

J102 - 1 dan J102 - 2 : Mendapatkan daya DC dari Regulator Box.

J1: Kirim sinyal RF 8 saluran 16 MHz ke RRX.

J2: Dapatkan sinyal kontrol R1 dari RRX.

J107: Dapatkan sinyal Strobo R1 dari RRX.

J108: Kirim daya, kontrol TNS, dan jam ke RRX.

J15: Untuk menggulung indikator LED ID di LPCA.

J20: Komunikasi dengan SRI.

J100: Dapatkan sinyal RF dari Body Preamp.

J103: Dapatkan sinyal Loopback dari Exciter.

J104: Dapatkan sinyal noise dari antena TNS.

J105: Dapatkan sinyal LO dari Exciter.J106: Dapatkan clock 80 MHz dari Exciter.

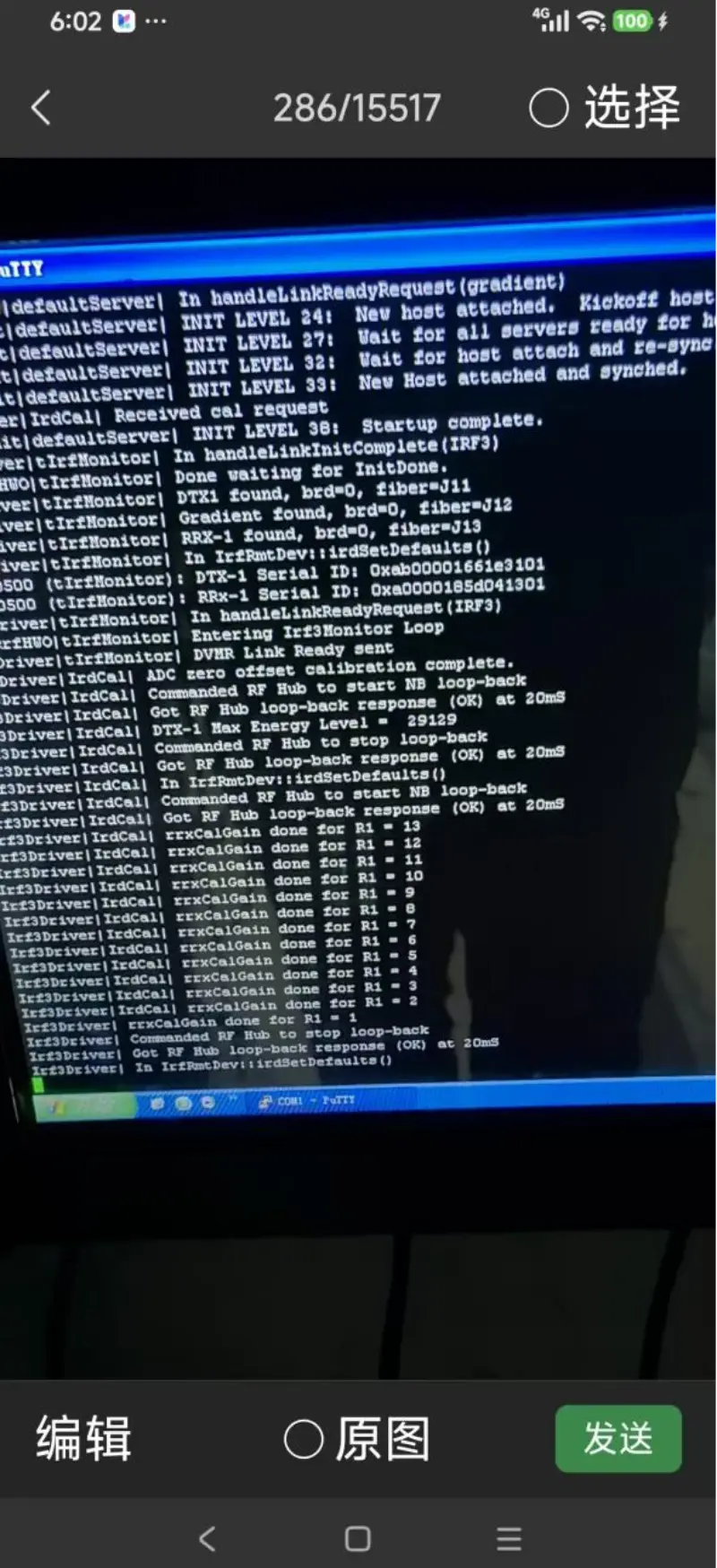

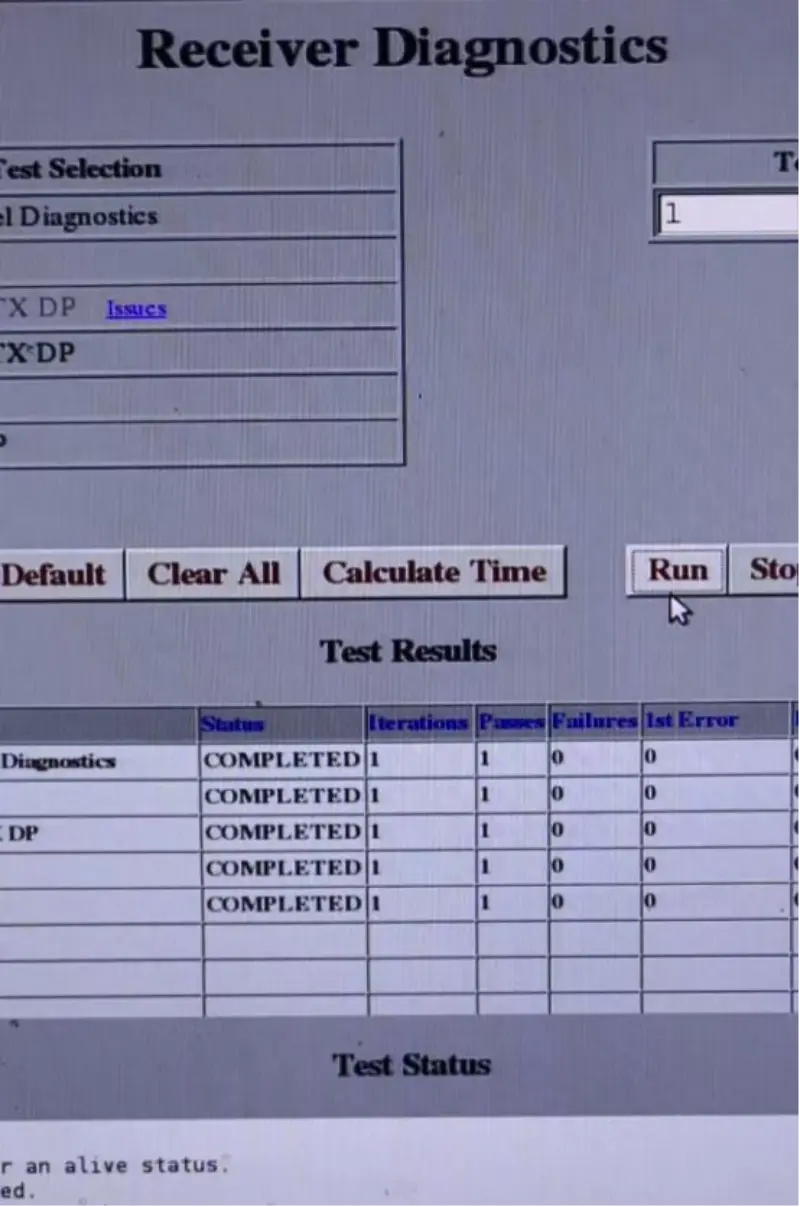

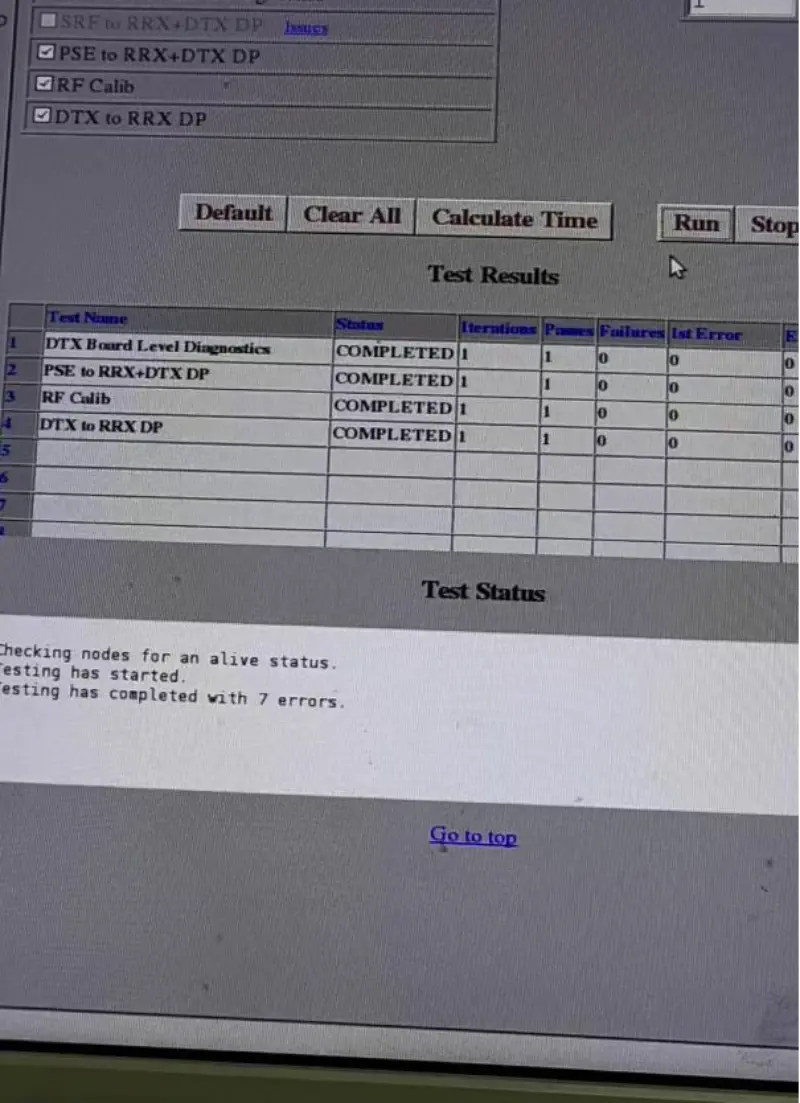

Kami menawarkan pengujian layanan tingkat pabrik, memastikan bahwa setiap mesin menjalani pemeriksaan ketat 99,9% sebelum pengiriman, mengikuti prosedur pengujian pabrik GE, termasuk pengujian kinerja transmisi sinyal, pengujian kinerja penerimaan sinyal, diagnostik tingkat papan, pengujian kinerja RF, dan pengujian tautan komunikasi. Singkatnya, semuanya dilakukan untuk menjamin kepuasan pelanggan dan memberikan layanan berkualitas tinggi.

WhatsApp:+86 18562532689

Weichat:+86 18562532689

Agilent518@sina.com

Studio Tuan Zhou

Dengan Hormat2026.03.20
