ARTIFAK WI/Fiesta Gambar Piksel Putih

SISTEM: 1.5T Signa Twin Excite II (Versi Perangkat Lunak 11.0M4)

MASALAH/Gejala

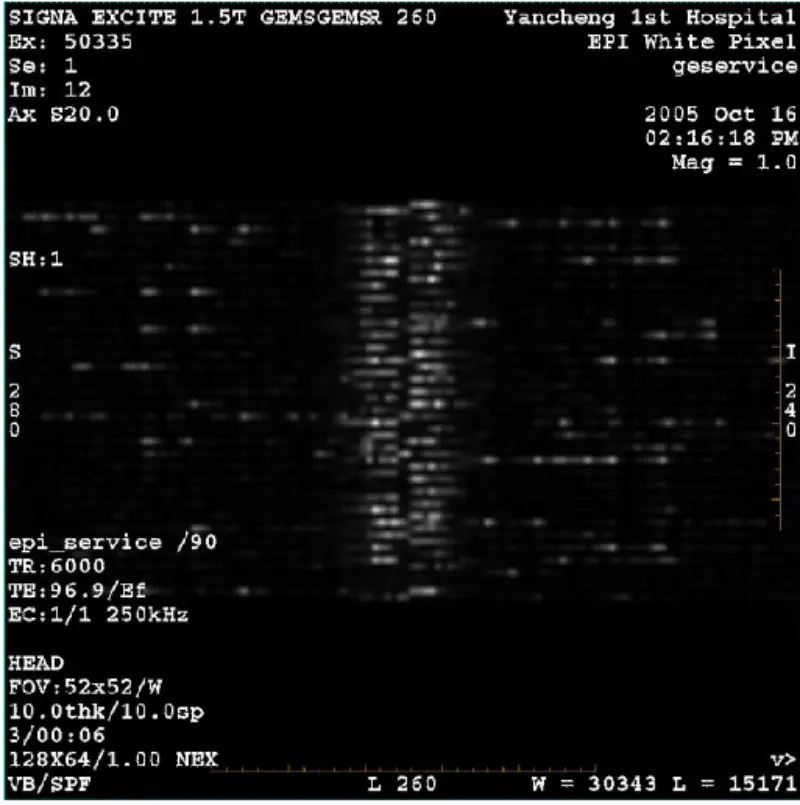

Gambar DWI (Mode zoom dan mode keseluruhan) dan fiesta (mode zoom dan mode keseluruhan) memiliki artefak retikulat atau korduroi yang terlihat tidak peduli saat menggunakan kumparan badan atau kumparan kepala, gambar rutin lainnya tampak normal

RIWAYAT/PETUNJUK PEMECAHAN MASALAH

1. Super melakukan Shim check, hasilnya lulus semua.

2. Lepaskan jembatan pasien, tidak ditemukan koin atau logam lainnya.

3. Lakukan kalibrasi grafidy semua syarat warna hijau.

4. Jalankan Zoom dan seluruh BACC.

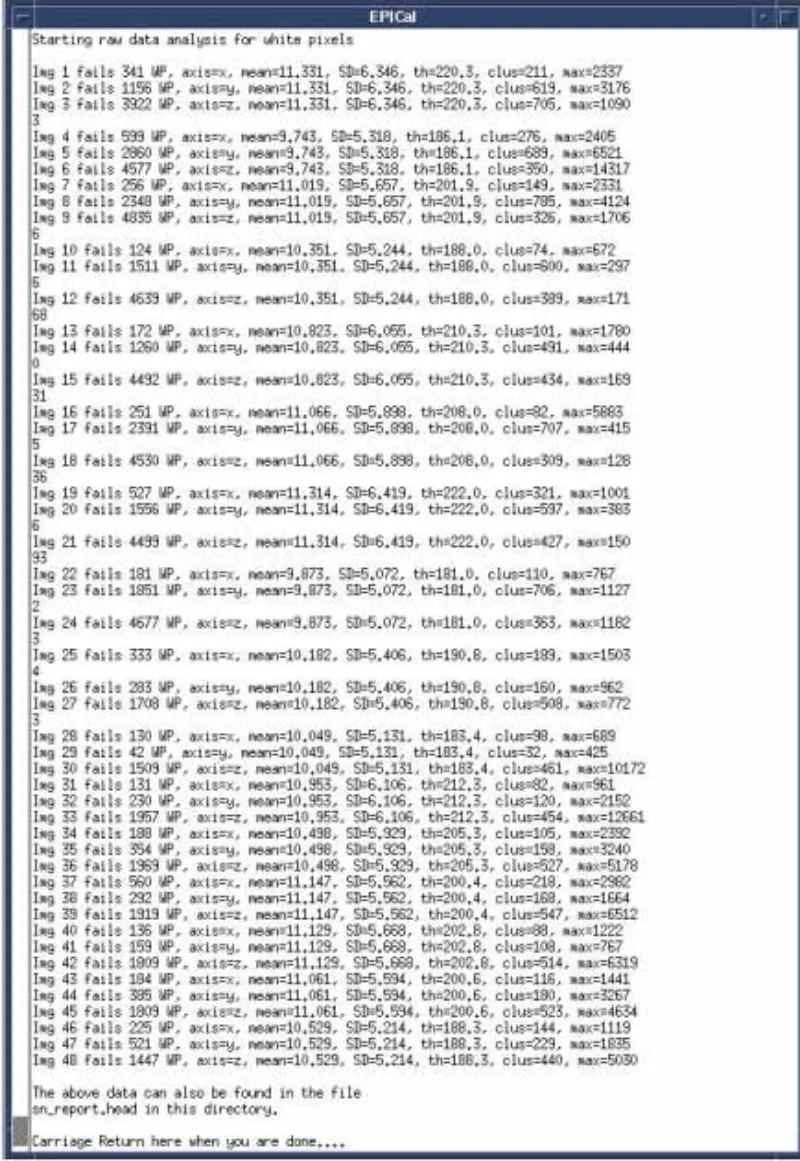

5. Jalankan Zoom dan seluruh EPT. Hasilnya adalah piksel putihnya parah dan item lainnya lolos

termasuk kepala dan badan. Nilai fase gentar B0 ada dalam spesifikasi.

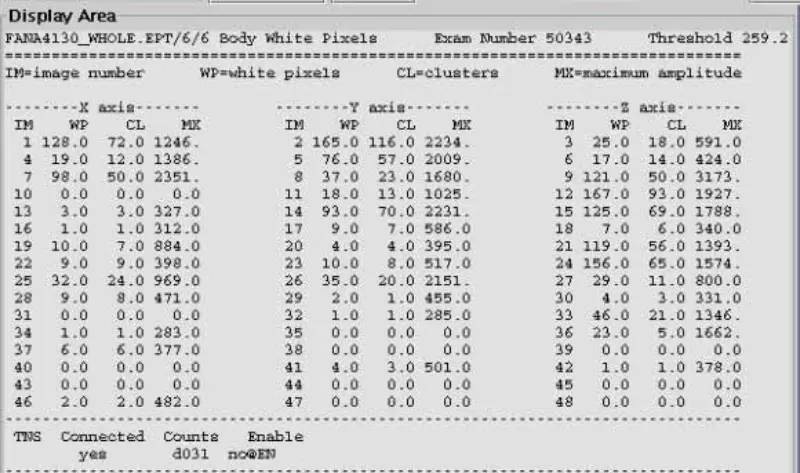

6. Jalankan tes piksel putih, semuanya gagal.

7. Jalankan SPT semua lolos. Terutama semua tes stabilitas gradien lulus.

8. Tiru dan periksa benda-benda lingkungan di sekitar magnet, termasuk kipas, speaker, injektor, cold head, dan sebagainya.

9. Nonaktifkan sensor Temp, SRI, PAC dan tabel, masih bermasalah.

10. Lepaskan sambungan kabel penerima pada kabinet sistem I/F (Badan J2 dan Kepala J5), tambahkan terminator 50 ohm dan blok DC ke konektor kabinet sistem. Pemindaian kepala dan tubuh piksel putih EPT. hasilnya lulus. Konfirmasikan bahwa masalah tersebut tidak ada di Kabinet sistem. Hubungkan kembali. Menerima kabel di kabinet sistem I/F

11. Putuskan sambungan Serat Optik Penggerak Gradien X,Y, dan Z pada papan GP, ​​pemindaian kepala dan bodi piksel putih EPT. hasilnya lulus. Ini menunjukkan bahwa piksel putih disebabkan oleh gradien. Terlihat piksel putih tidak hanya hadir pada satu sumbu. Lalu ganti SGA PS, papan GP, ​​tapi masih bermasalah. Sambungkan kembali Serat Optik Penggerak Gradien X,Y,Z.

12. Nonaktifkan DD/TR di SSM. Cabut kabel DD di Pen Wall (J72,J73,J74,J75,J75), pemindaian kepala dan badan piksel putih EPT. hasilnya head pass dan body gagal. Body coil tidak disetel, sehingga body coil menyerap sinyal. Oleh karena itu head pass dan body gagal. Untuk memeriksa deduksi kami, sambungkan kabel ekstensi ke koil kepala dan letakkan koil kepala di luar lubang magnet, pindai piksel putih kepala. Faktanya, hasilnya adalah kepala gagal. Sambungkan kembali hanya satu kabel DD di Pen Wall, pemindaian kepala dan badan piksel putih EPT. Hasilnya semuanya gagal. Pastikan bahwa papan DD dan papan splitter bukanlah penyebabnya.

13. Sambungkan kembali kabel DD pada Pen Wall. Cabut kabel BNC Bias T/R Badan dan Kepala pada pemindaian kepala dan badan piksel putih SSM.EPT. Hasilnya semuanya gagal. Sambungkan kembali kabel bias bodi dan kepala yang dilepas. Cabut kabel output head dan body pada pemindaian piksel putih SRFDII.EPT. Hasilnya semuanya gagal. Dikonfirmasi bahwa masalah bukan di SRFDII AMP dan SSM.

14. Cabut kabel I dan Q pada Hybrid. Jalankan pemindaian piksel putih EPT kepala. Hasil gagal. Tersangka Hibrida. Ganti Hibrida. Tapi masih ada masalah.

15. Lepaskan penutup depan magnet. Periksa kabel ground pelindung RF dan kabel sensor suhu. Kabelnya oke.

16. Lepaskan koil Body RF dari TRM. Jalankan pemindaian piksel putih EPT kepala, hasilnya gagal.

17. Lepaskan pelindung RF dari TRM. Jalankan pemindaian piksel putih EPT dengan pelindung RF. Hasil gagal. Ganti pelindung RF dan jalankan pemindaian piksel putih EPT. Masih ada masalah.

AKAR PENYEBAB/SOLUSI

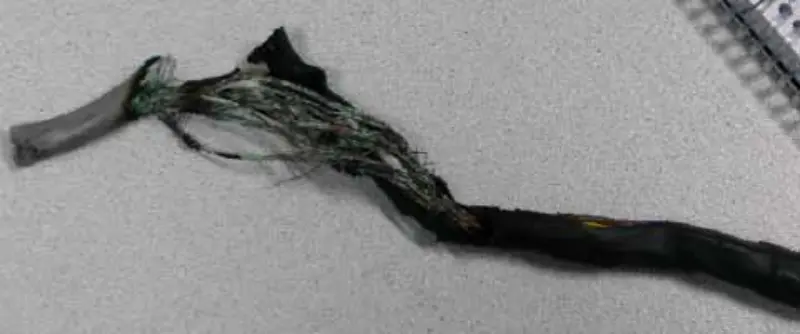

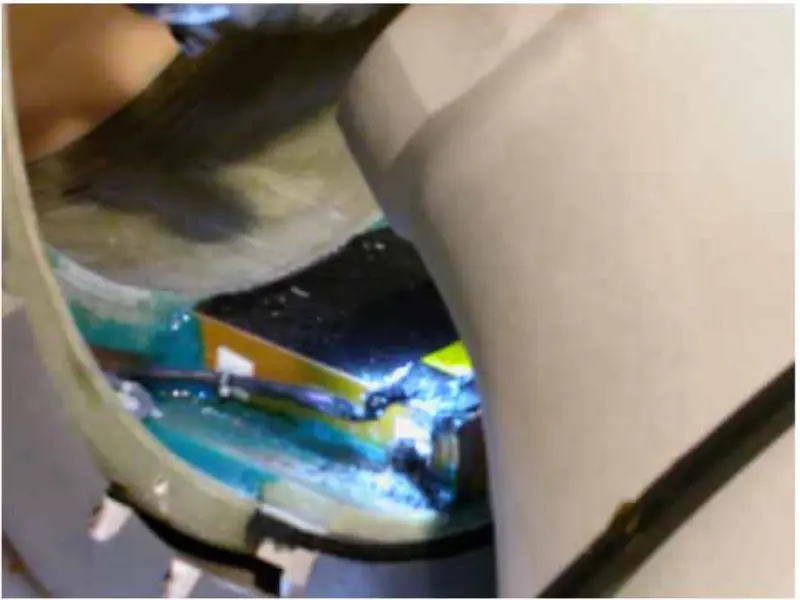

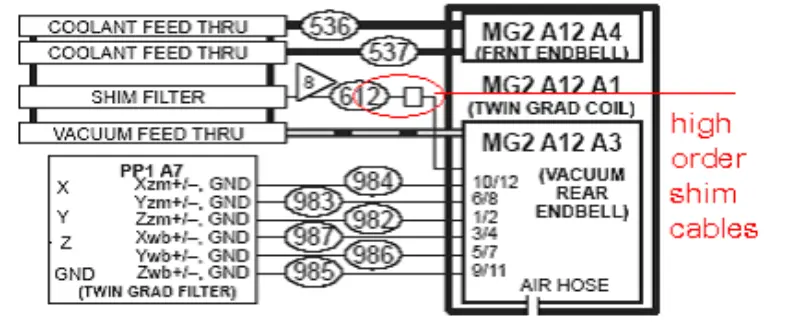

Dari tindakan dan analisis di atas, kami menyimpulkan bahwa masalah tersebut seharusnya disebabkan oleh kumparan gradien. Jadi kita lepas penutup magnet depan dan belakang, periksa dan kencangkan baut-baut yang berhubungan dengan kumparan gradien. Setelah melepas penutup belakang magnet, kami menemukan kabel shim orde tinggi telah terbakar menjadi hitam.

Karena tidak ada opsi shim orde tinggi di situs ini, kami memotong kabel shim orde tinggi. Kami melepas kabel secara terpisah dan mengikat masing-masing kabel menggunakan pita perekat berinsulasi. Pulihkan semuanya, jalankan pemindaian piksel putih EPT. Semua lulus. Setelah perbaikan lokal ini, sistem baik-baik saja. Tidak ada piksel putih seperti sebelumnya pada gambar DWI dan Fiesta.

Kabel pesanan tinggi pasti rusak di pabrik. Kabel-kabel yang rusak saling menyatu dan membentuk banyak lingkaran terkecil. Saat menjalankan pemindaian DWI, lingkaran tersebut menghasilkan lebih banyak panas dibandingkan pemindaian lainnya. Jadi kabelnya terbakar hari demi hari dan mempengaruhi pemindaian DWI. Faktanya, seiring berjalannya waktu, dampaknya menjadi semakin parah.
